商品番号 :
ZL-WD Series 50/80/100注文(MOQ) :
10支払い :
T/T , PAYPAL , WESTERN UNION製品の起源 :
China色 :
yellow出荷港 :
Xiamen, China(Mainland)リードタイム :
25
製品の特徴

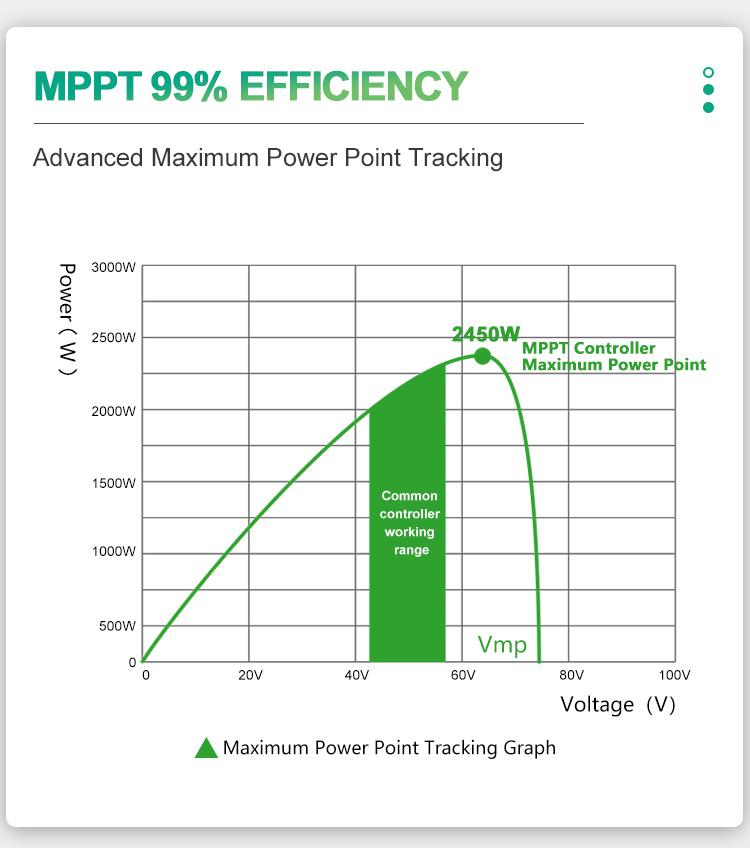

1. 高度な MPPT 追跡、99% の追跡効率。 PWMと比較して発電効率が20%近く向上します。
2. LCD ディスプレイの PV データとチャートで発電プロセスをシミュレーションします。
3. さまざまな作業機会に適応する複数の作業モード。

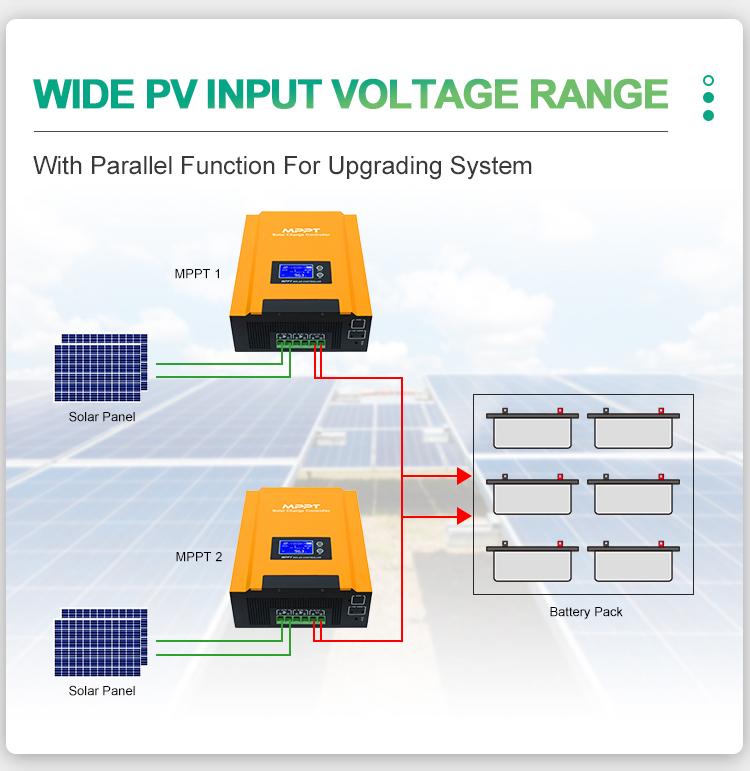

4. PV 入力電圧範囲が広く、システム構成に便利です。
5. インテリジェントなバッテリー管理機能により、バッテリー寿命が延長されます。

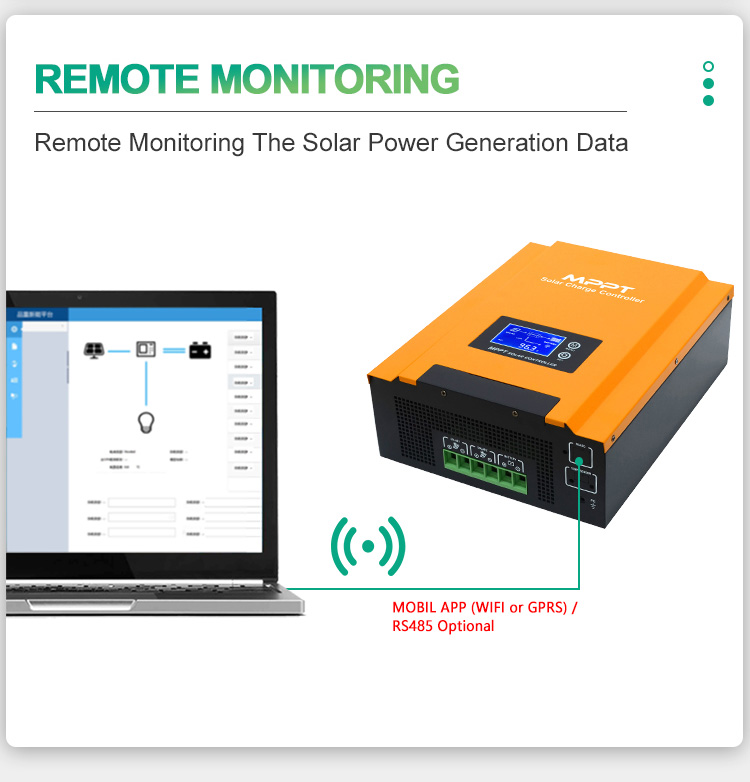

6. WIFI または GPRS または RS485 通信ポートはオプションです。

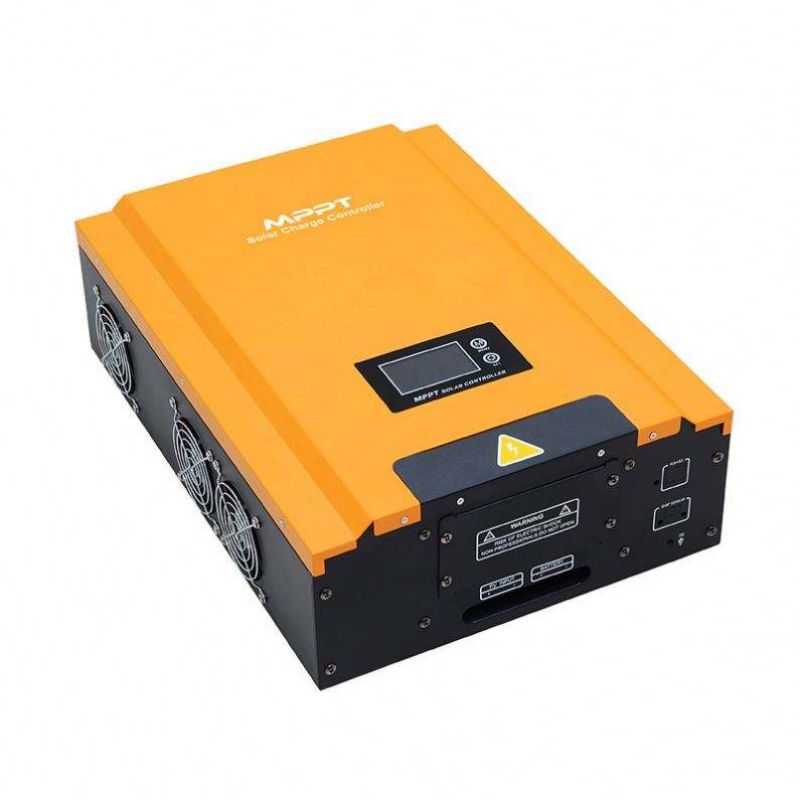

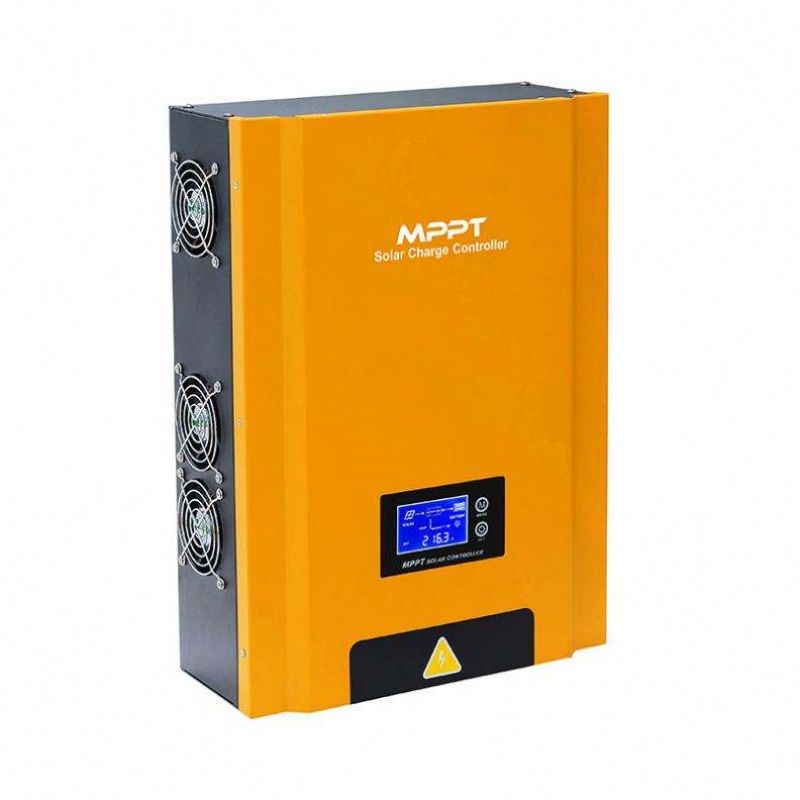

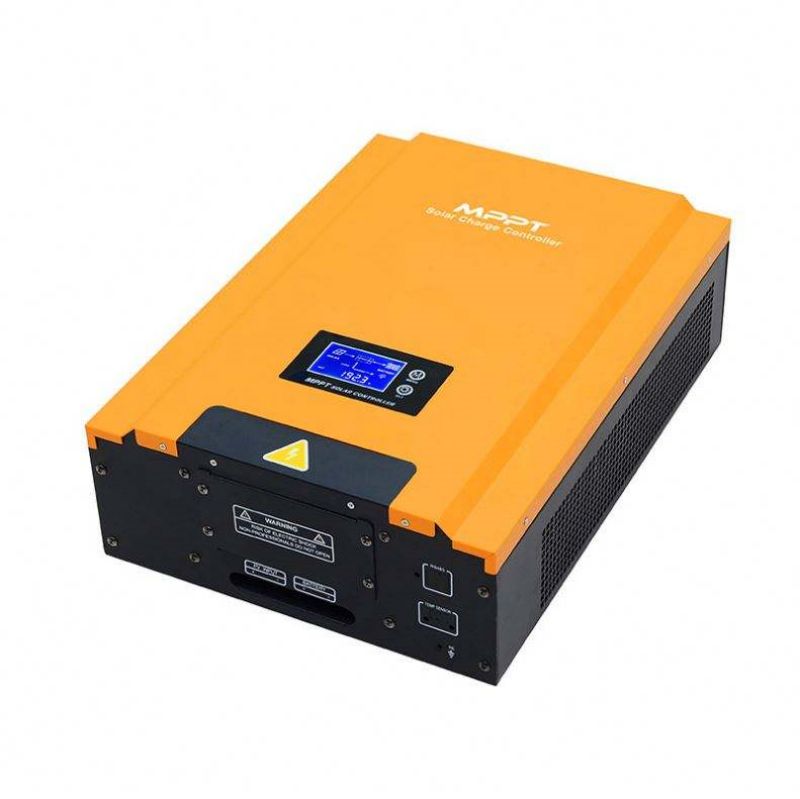

製品の展示

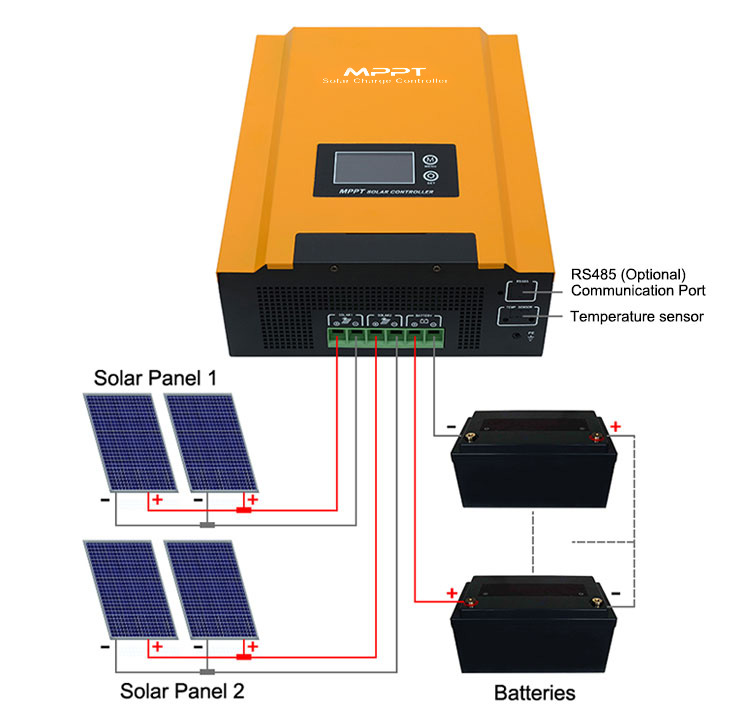

MPPTチャージコントローラーの使い方
技術的パラメータ
| モデル：WDシリーズ | 96/50 | 96/100 | 192/50、216/50、240/50、384/50 | 192/100、216/100、240/100、384/100 | ||
| -50 | -100 | -50 | -100 | |||
| 定格電流 | 50A | 100A | 50A | 100A | ||
| 定格システム電圧 | 96V | 96V | 192V/216V/240V | 384V | 192V/216V/240V | 384V |
| 最大PV入力電圧(Voc) | 300V(96V系) / 450V(192V/216V系) / 500V(240V系) / 800V(384V系) | |||||
| (周囲温度が最低の場合) | ||||||
| PVアレイ最大電力 | 5.6KW | 5.6KW*2 | 11.2KW/12.6KW/14KW/22.4KW | 11.2KW*2/12.6KW*2/14KW*2/22.4KW*2 | ||
| MPPT トラッキング電圧範囲 | 120V～240V(96V系)/240V/270V～360V(192V/216V系)/300V～400V(240V系)/480V～640V(384V系) | |||||
| MPPT ルート番号 | 1 | 2 | 1 | 2 | ||
| 推奨動作電圧範囲 | 120V-160V(96V系); 240V-320V(192Vシステム); 270V-320V(216Vシステム); 300V-350V(240Vシステム); 480V～560V(384V系) | |||||
| 電池のタイプ | 鉛蓄電池（ユーザーの充電仕様に基づく電池タイプ） | |||||
| フローティング電圧 | 110.4V(96V系)/220.8V(192V系)/248.4V(216V系)/276V(240V系)/441.6V(384V系) | |||||
| 充電電圧 | 113.6V(96V系)/227.2V(192V系)/255.6V(216V系)/284V(240V系)/454.4V(384V系) | |||||
| 充電保護電圧 | 120V(96V系)/240V(192V系)/270V(216V系)/300V(240V系)/480V(384V系) | |||||
| 回復電圧の促進 | 105.6V(96V系)/211.2V(192V系)/237.6V(216V系)/264V(240V系)/422.4V(384V系) | |||||
| 温度補償 | -3mV / ℃ / 2V (25℃がベースライン) (オプション) | |||||
| 充電モード | MPPT最大電力点追跡 | |||||

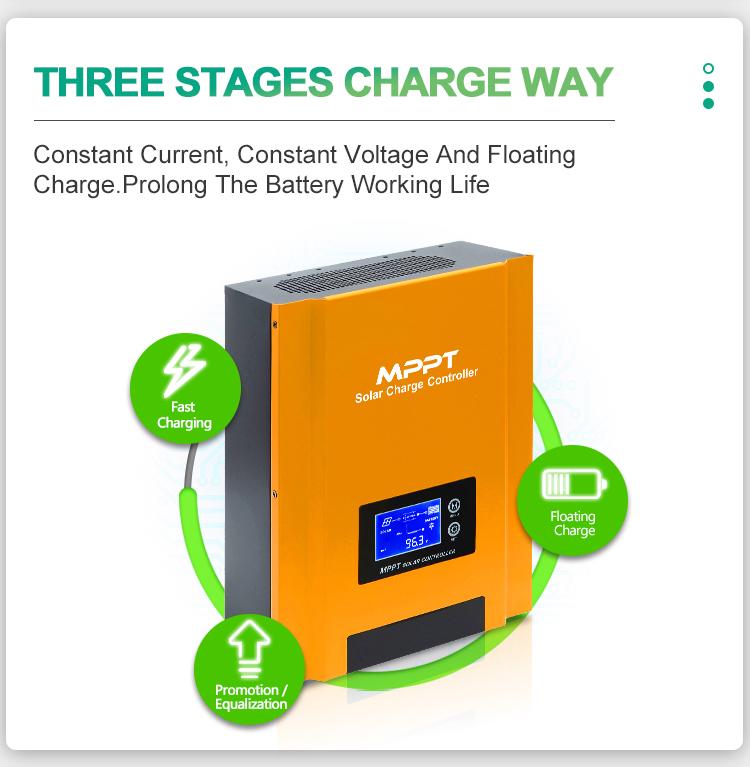

| 充電方法 | 3 段階: 定電流 (MPPT)。定電圧。浮動担保 | |||||

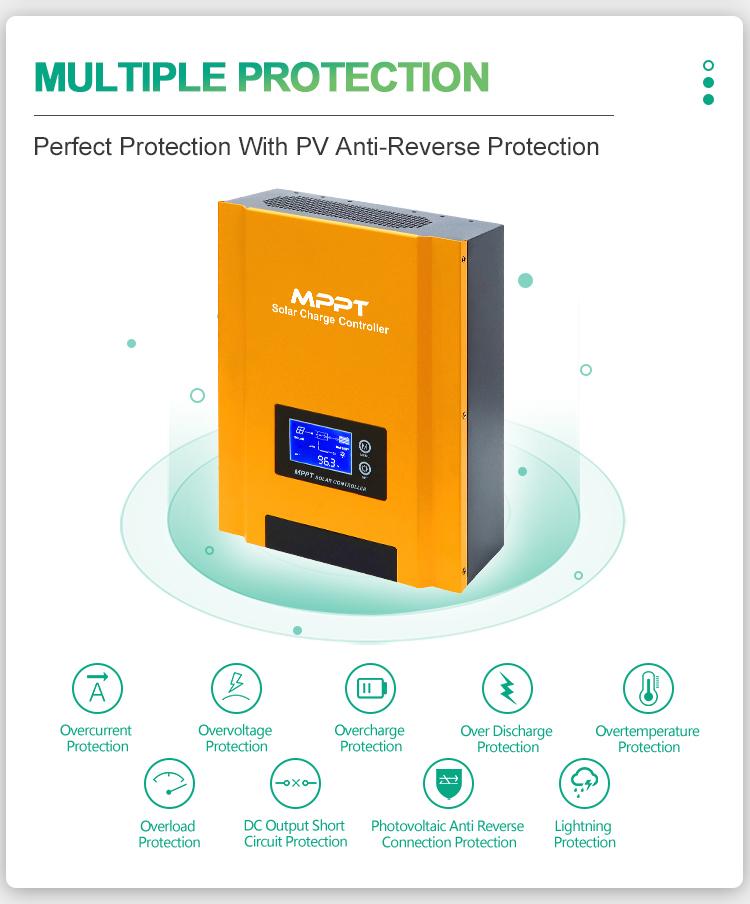

| 保護 | 過電圧/不足電圧/過熱/PV&バッテリー逆方向保護 | |||||
| 変換効率 | >98% | |||||
| MPPT 追跡効率 | >99% | |||||
| 機械サイズ(L*W*Hmm) | 315*250*108 | 460*330*140 | 530*410*162 | |||
| パッケージサイズ(長さ*幅*高さmm) | 356*296*147(1個) 365*305*303(2個) | 509*405*215 | 598*487*239 | |||
| 北西(kg) | 4.5(1個) | 5.6(1個) | 13.5 | 15 | 22.6 | 26.5 |
| GW(kg) | 5.2(1個) | 6.3(1個) | 15 | 16.5 | 24.6 | 28.5 |
| 画面 | 液晶 | |||||
| 熱法 | インテリジェント制御による冷却ファン | |||||
| 機械的保護の種類 | IP20 | |||||
| 動作温度 | -15℃～+50℃ | |||||
| 保管温度 | -20℃～+60℃ | |||||
| 標高 | <5000m(標高2000m以上) | |||||
| 湿度 | 5%～95%(結露なきこと) | |||||
| コミュニケーション | RS485/APP(WIFI監視またはGPRS監視) | |||||
よくある質問
Q1: ソーラーコントローラーの目的は何ですか?
A1:ソーラーコントローラーはバッテリーをソーラー充電するために使用されます。ソーラーパネルが太陽光発電を行うと、ソーラーコントローラーが太陽光発電をバッテリーに蓄えます。
Q2: MPPT と PWM、どちらを選択すればよいですか?
A2: PWM はソーラーパネルから約 80% の太陽光発電を取得でき、mppt は約 99% の太陽光発電を取得できます。小型太陽光発電システム（1kw以下）ではpwmの使用を推奨します。価格はmpptより安価です。太陽光発電を高効率で蓄電する必要がある場合は、mppt をお勧めします。

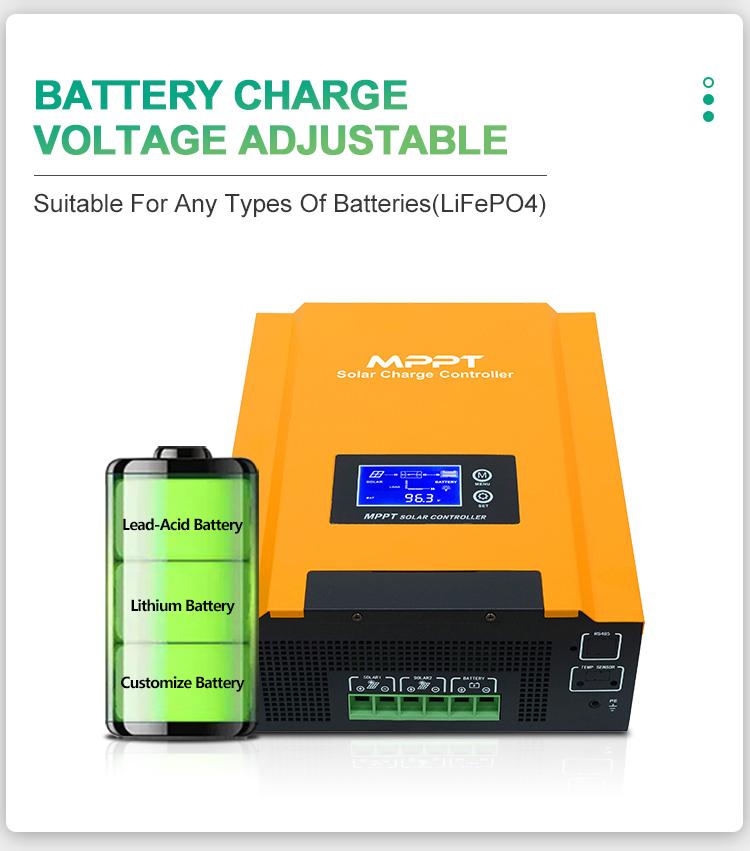

Q3: この MPPT ソーラー充電コントローラーにリチウム電池を使用できますか?
A3: はい、MPPT のバッテリー充電電圧は調整可能で、ほとんどの種類のバッテリーに適しています。
Q4: MPPTの充電方法は何ですか?
A4: MPPT は定電流、定電圧、フローティング充電の 3 段階の充電方法を使用します。バッテリーの寿命を延ばします。
Q5: MPPTには逆接続防止機能がありますか?
A5: はい、MPPT には PV 逆方向保護が付いています。
