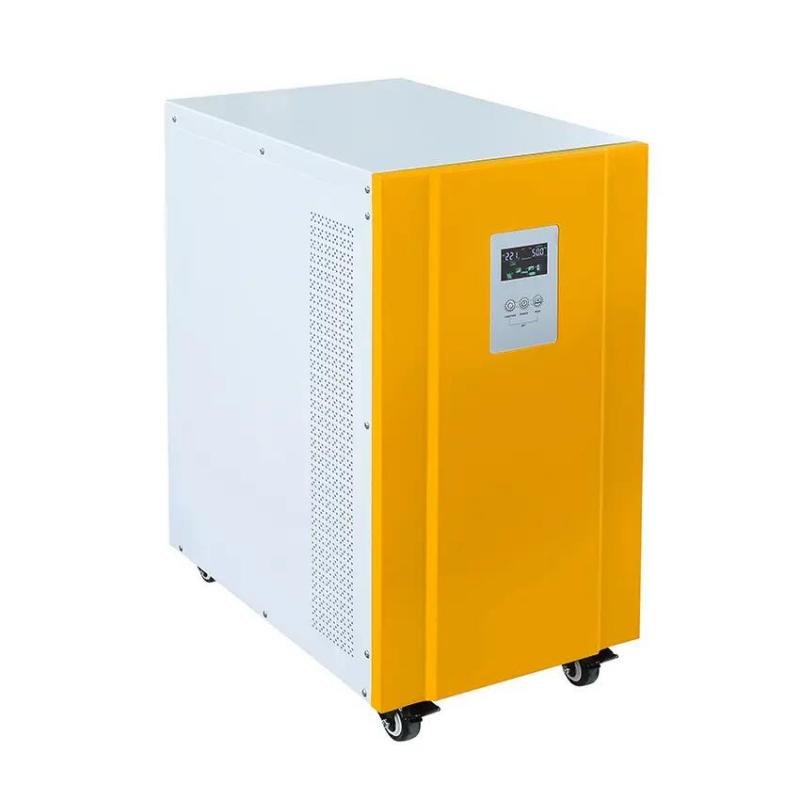

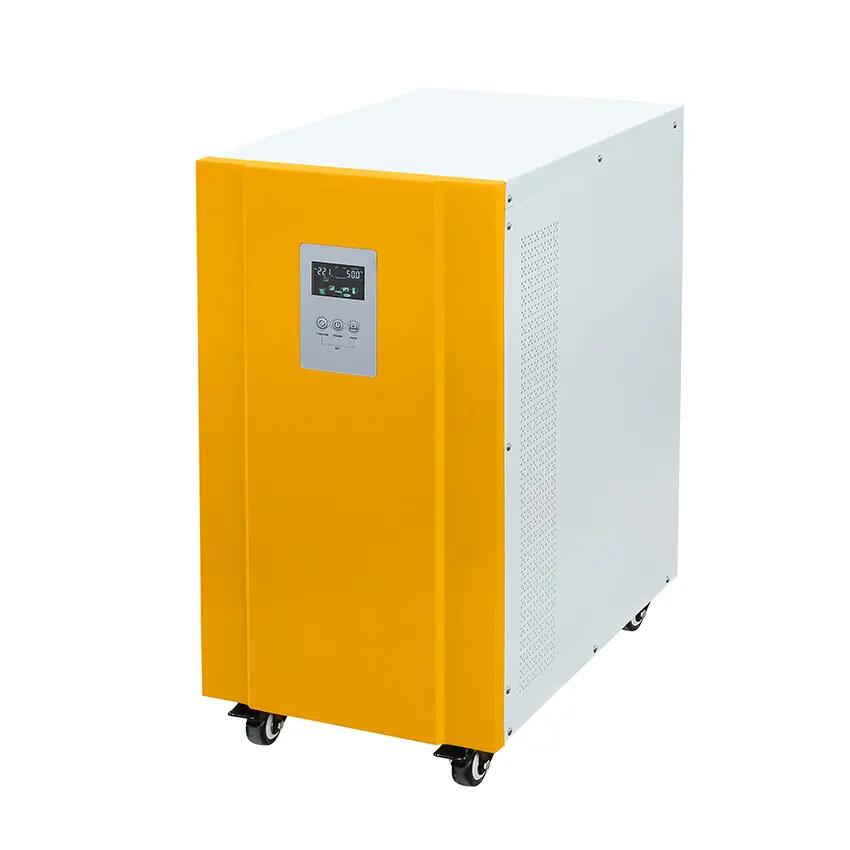

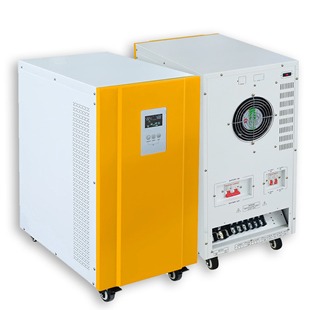

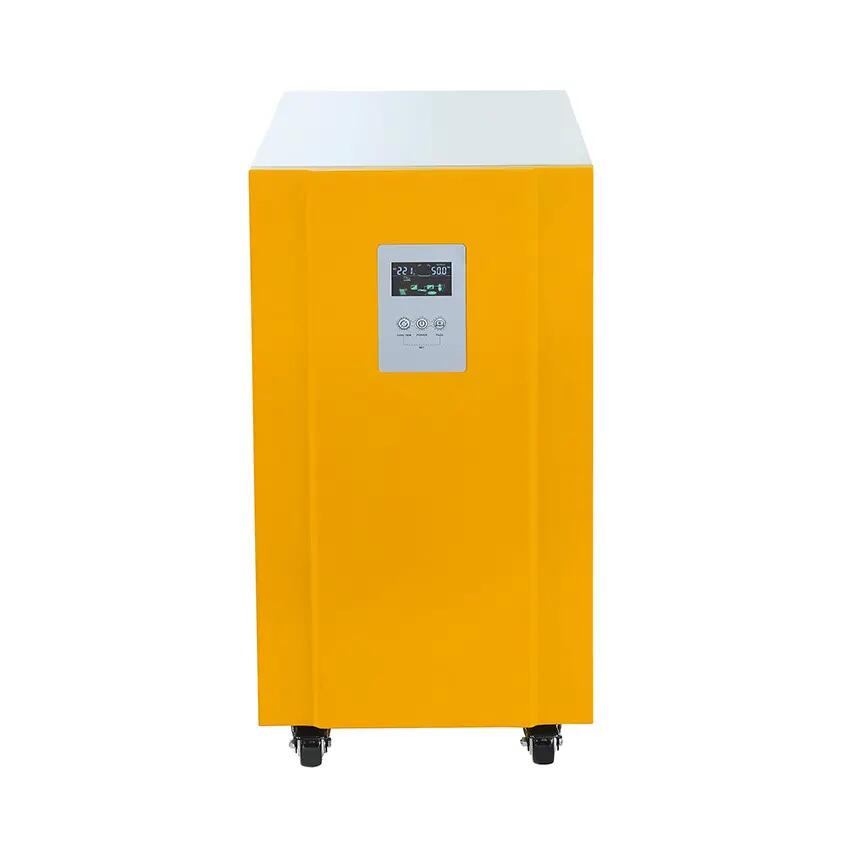

Zlinkwd Energy WD シリーズ ソーラー インバーター 8kw 10kw 12kw ハイブリッド太陽光発電システム用。
110V AC & 220V AC または 120V AC & 240V AC の分割相電圧をサポートします。

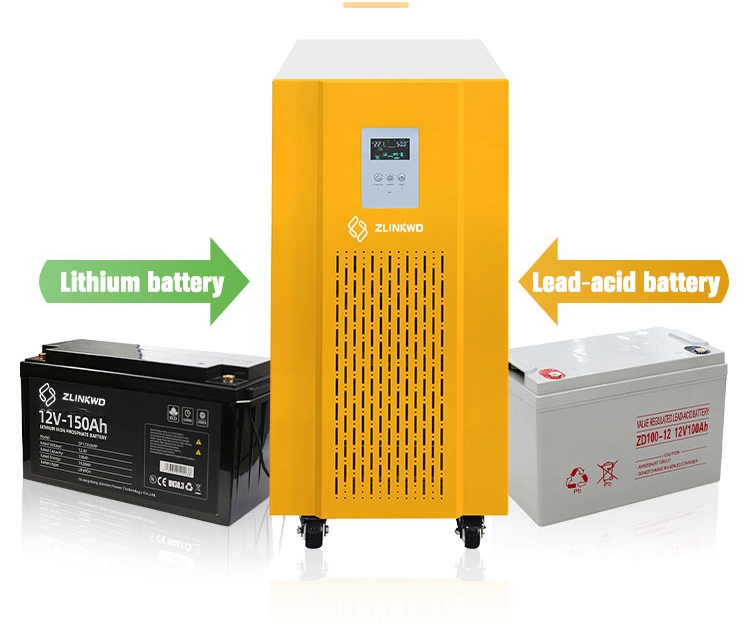

鉛蓄電池、リチウム電池に対応し、ディーラー在庫問題を解決します。
商品番号 :
WD series注文(MOQ) :
5支払い :
T/T , PAYPAL , WESTERN UNION製品の起源 :
China色 :
yellow出荷港 :
Xiamen, China(Mainland)リードタイム :
25
製品の特徴

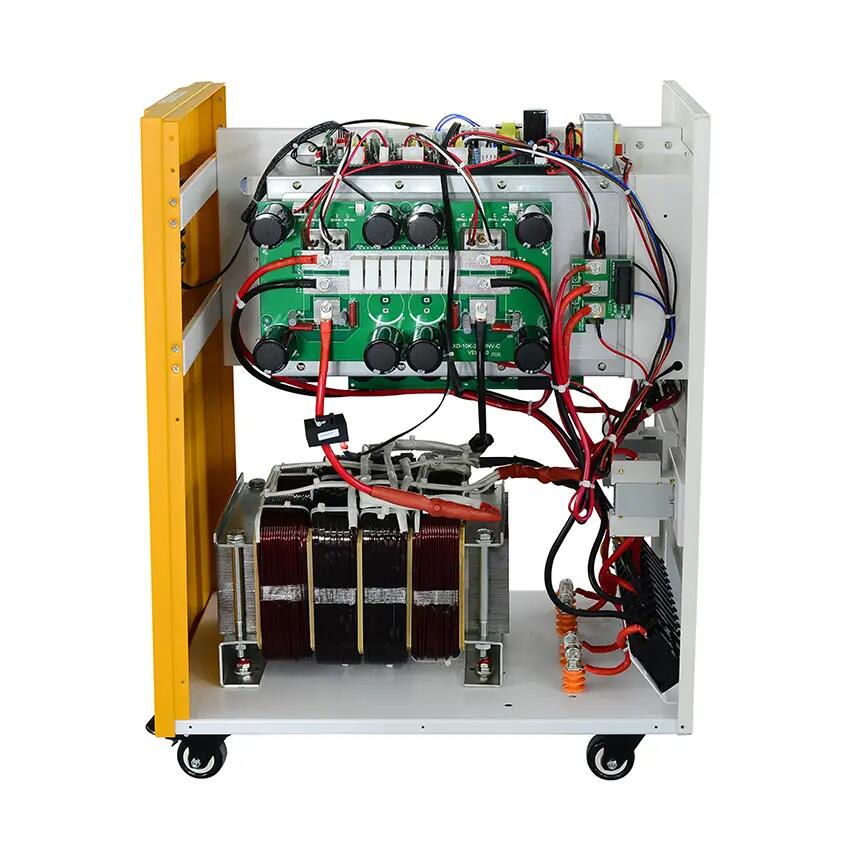

◆ 純粋な正弦波出力 ◇高効率トロイダルトランスの低損失化 ◆ インテリジェントなLCD統合ディスプレイ ◇ AC充電電流0-20A調整可能;バッテリー容量の設定がより柔軟に ◆ 3種類の動作モードを調整可能：ACファースト、DCファースト、省エネモード |  |
 | ◇ 周波数適応機能、さまざまなグリッド環境に適応 ◆ 内蔵 PWM または MPPT コントローラ (オプション) ◇ 故障コード照会機能を追加し、ユーザーがリアルタイムで動作状態を監視できるようになりました。 ◆ ディーゼルまたはガソリン発電機をサポートし、あらゆる厳しい電力状況に適応します。 ◇ RS485通信ポート/APPオプション |
10KWを超える電力

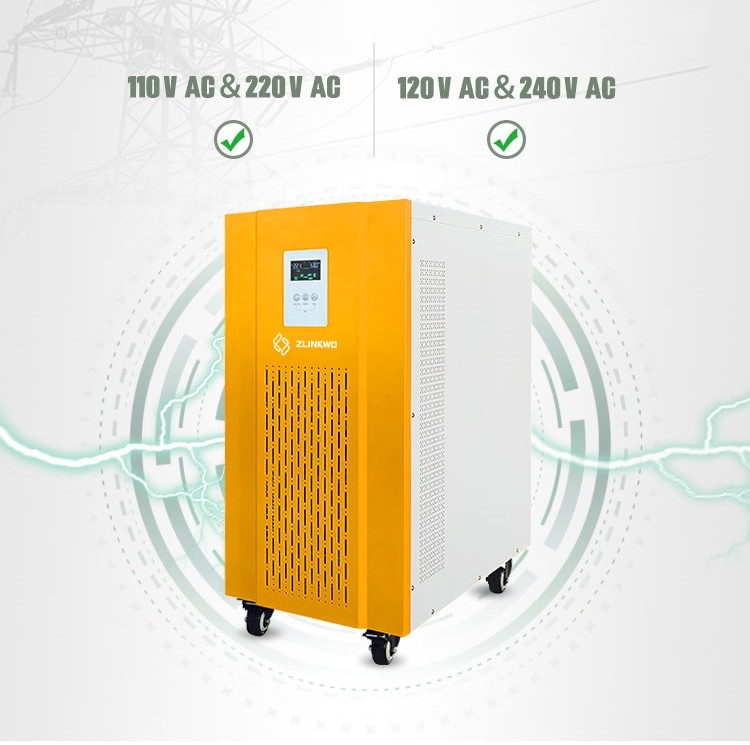

110V AC & 220V AC または 120V & 240V AC の分相電圧をサポート
鉛蓄電池、リチウム電池に対応し、販売店の在庫問題を解決
WDシリーズの出力は700w~40kwです
他のワット情報と配線図を入手するには、お問い合わせください。
製品パラメータ
| 仕様 | ||||
| WD型 | 80248/96/192 | 10348/96/192 | 12396/192 | |
| -802 | -103 | -123 | ||
| 定格出力 | 8KW | 10KW | 12KW | |
| ピークパワー(20ms) | 24KVA | 30KVA | 36KVA | |
| モーターを始動します | 5馬力 | 7馬力 | 7馬力 | |
| バッテリー電圧 | 48/96/192VDC | DC48/96V/192V | DC96/192V | |
| サイズ(長さ*幅*高さmm) | 540×350×695 | |||
| 梱包サイズ(長さ*幅*高さmm) | 600*410*810 | |||
| 北西(kg) | 66 | 70 | 77 | |
| GW(kg) | 77 | 81 | 88 | |
| 設置方法 | タワー | |||
| 入力 | DC入力電圧範囲 | 10.5-15VDC(単電池電圧) | ||
| AC入力電圧範囲 | AC92V～128V(AC110V) / AC102V～138V(AC120V) / AC185V～255V(AC220V) / | |||
| 195VAC〜265VAC(230VAC) / 205VAC〜275VAC(240VAC) (8KW〜40KW) | ||||
| AC入力周波数範囲 | 45Hz～55Hz(50Hz)/55Hz～65Hz(60Hz) | |||
| 最大AC充電電流 | 0A～40A(機種により異なりますが、最大充電電力は定格電力の1/4となります) | |||
| AC充電方式 | 3段階（定電流、定電圧、浮遊充電） | |||
| 出力 | 効率(バッテリーモード) | ≥85% | ||
| 出力電圧(バッテリーモード) | AC110V±2% / AC120V±2% / AC220V±2% / AC230V±2% / AC240V±2% | |||
| 出力周波数 (バッテリーモード) | 50Hz±0.5または60Hz±0.5 | |||
| 出力波形（バッテリーモード） | 純粋な正弦波 | |||
| 効率(ACモード) | >99% | |||
| 出力電圧(ACモード) | 入力に従ってください | |||
| 出力周波数（ACモード） | 自動的に追跡する | |||
| 出力波形歪み（バッテリーモード） | ≤3%(線形負荷) | |||
| 負荷損失なし(バッテリーモード) | ≤1% 定格電力 | |||
| 負荷損失なし(ACモード) | ≤2% 定格電力 (充電器は AC モードでは動作しません) | |||
| 負荷損失なし（省エネモード） | ≤10W | |||
| 電池の種類(選択可能) | VRLAバッテリー | 充電電圧:14.2V;フロート電圧:13.8V(単電池電圧) | ||
| バッテリーをカスタマイズする | さまざまな種類のバッテリーの充電および放電パラメータは、ユーザーの要件に応じてカスタマイズできます | |||
| （操作パネルから各種電池の充放電パラメータを設定可能） | ||||
| 保護 | バッテリー不足電圧アラーム | 工場出荷時設定: 11V (単一バッテリー電圧) | ||
| バッテリーの低電圧保護 | 工場出荷時設定: 10.5V (単一バッテリー電圧) | |||
| バッテリー過電圧アラーム | 工場出荷時設定: 15V (単一バッテリー電圧) | |||
| バッテリー過電圧保護 | 工場出荷時設定: 17V (単一バッテリー電圧) | |||
| バッテリ過電圧回復電圧 | 工場出荷時のデフォルト: 14.5V (単一バッテリー電圧) | |||
| 過負荷電力保護 | 自動保護（バッテリーモード）、サーキットブレーカーまたは保険（ACモード） | |||
| インバータ出力短絡保護 | 自動保護（バッテリーモード）、サーキットブレーカーまたは保険（ACモード） | |||
| 温度保護 | >90°C(出力シャットダウン) | |||
| 警報 | A | 正常な動作状態、ブザーは警報音なし | ||
| B | 電池切れ、電圧異常、過負荷保護時、ブザーが1秒間に4回鳴ります。 | |||
| C | 初めて機械の電源を入れたとき、機械が正常であればブザーが 5 を鳴らします。 | |||
| 内部ソーラーコントローラー | 充電モード | PWMまたはMPPT | ||
| (オプション) | 充電電流 | PWM:(48V:120A;96V:50A/100A;192V/384V:50A / MPPT:(48V:100A/200A;96V:50A/100A;192V/384V:50A) | ||
| PV入力電圧範囲 | PWM: 60V-88V (48V システム); 120V-176V(96V系);240V-352V(192V系) | |||
| MPPT: 60V-120V (48V システム); 120V-240V(96V系);240V-360V(192V系) | ||||
| 最大PV入力電圧(Voc) | PWM: 100V (48V システム); 200V(96V系);400V(192V系) | |||
| (最低温度時) | MPPT：150V（48Vシステム）; 300V(96V系);450V(192V系) | |||
| PV アレイの最大電力 | 48V システム: 6720W(PWM 120A)/5.6KW&11.2KW(MPPT 100A/200A); | |||
| 96Vシステム:5.6KW(50A)/11.2KW(100A)、192Vシステム:11.2KW(50A) | ||||
| スタンバイロス | ≤3W | |||
| 最大の変換効率 | >95% | |||
| 作業モード | バッテリーファースト/ACファースト/省エネモード | |||
| 転送時間 | ≤4ms | |||
| 画面 | 液晶 | |||
| 熱法 | インテリジェント制御による冷却ファン | |||
| 通信(オプション) | RS485/APP(WIFI監視またはGPRS監視) | |||
| 環境 | 動作温度 | -10℃～40℃ | ||
| 保管温度 | -15℃～60℃ | |||
| ノイズ | ≤55dB | |||
| 標高 | 2000m(ディレーティング以上) | |||
| 湿度 | 0%~95%、結露なきこと | |||

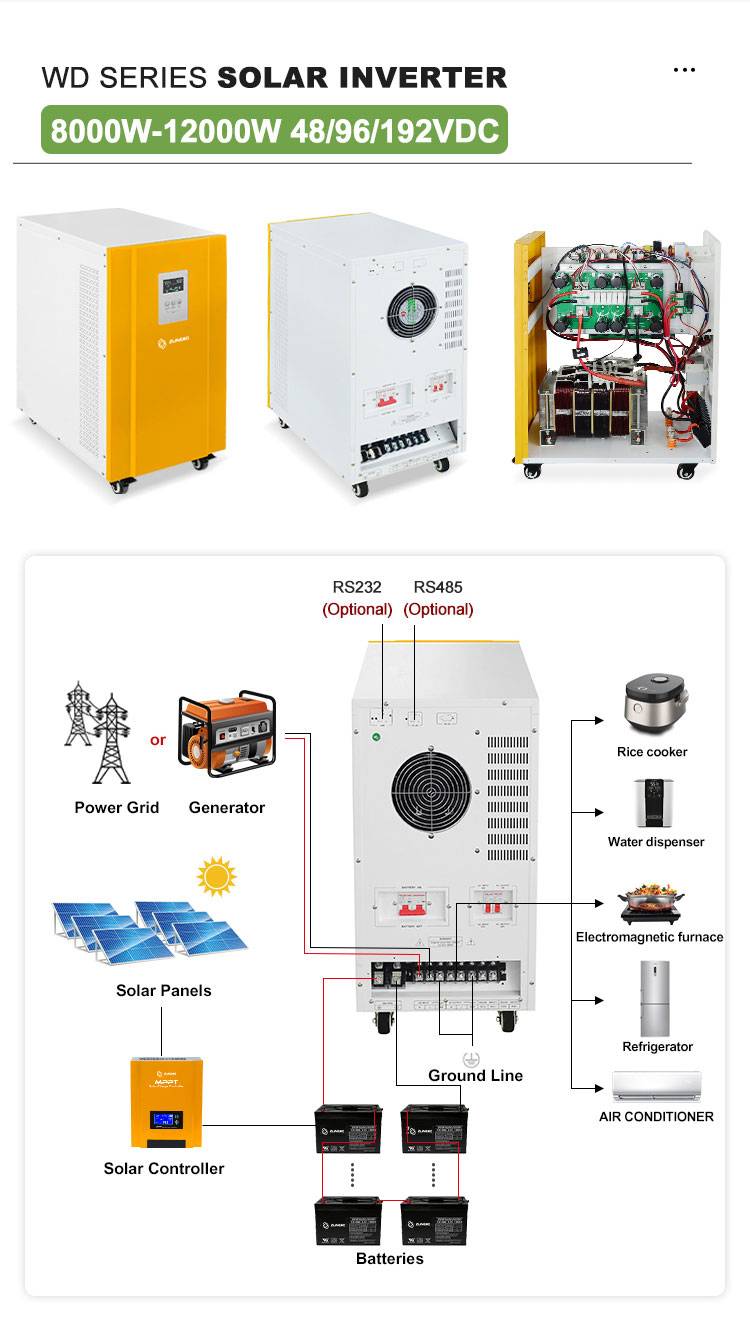

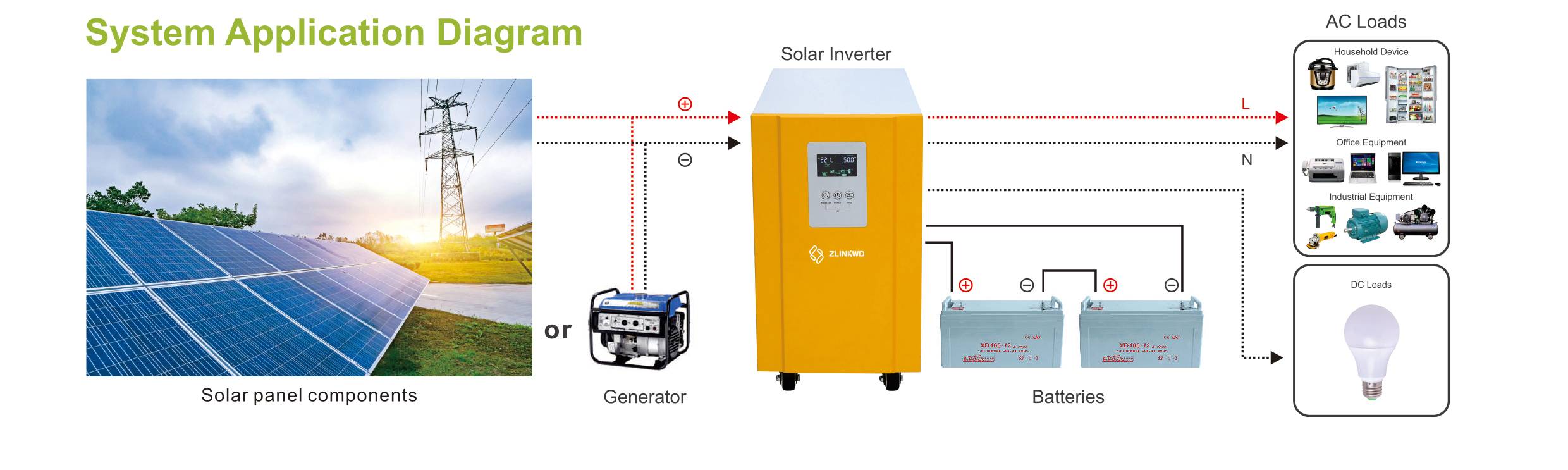

アプリケーション図
アプリケーションシナリオ
1. オフグリッド住宅
2. 非常用バックアップ電源
3. 電気自動車の充電
4. スマートホームオートメーション
5. 商業および産業用途
よくある質問
Q. 価格はいくらですか？
A: リーズナブルな価格を提供し、適切なバッテリーをお勧めします。顧客。
Q. サンプルの注文はできますか？
A: はい、品質をテストしてチェックするためのサンプル注文を歓迎します。
Q. 自分のロゴを印刷できますか?
A: はい、ロゴ/ステッカー/OEM/ODM を歓迎します
Q. OEM/ODMを受け入れますか?
A：はい、利用可能です。私たちはバッテリーケースを設計するOEMグループを持っています。
Q.どのような証明書を持っていますか？
A: CE/ROHS/FCC/SGS/UN38.3/MSDS ...などがあります。
Q. バッテリーは直列または並列に配線できますか?
A: はい、これらのバッテリーはどれでも並列接続できます。シリーズの場合は 3 ユニット以内を推奨します。
Q. 配送方法は何ですか?
A：サンプルと少量の注文は、優れたUPS / DHL / Fedex / TNTサービスを備えた配送業者パートナーを通じて目的地に発送することをお勧めします。大きな注文は海で発送します。
